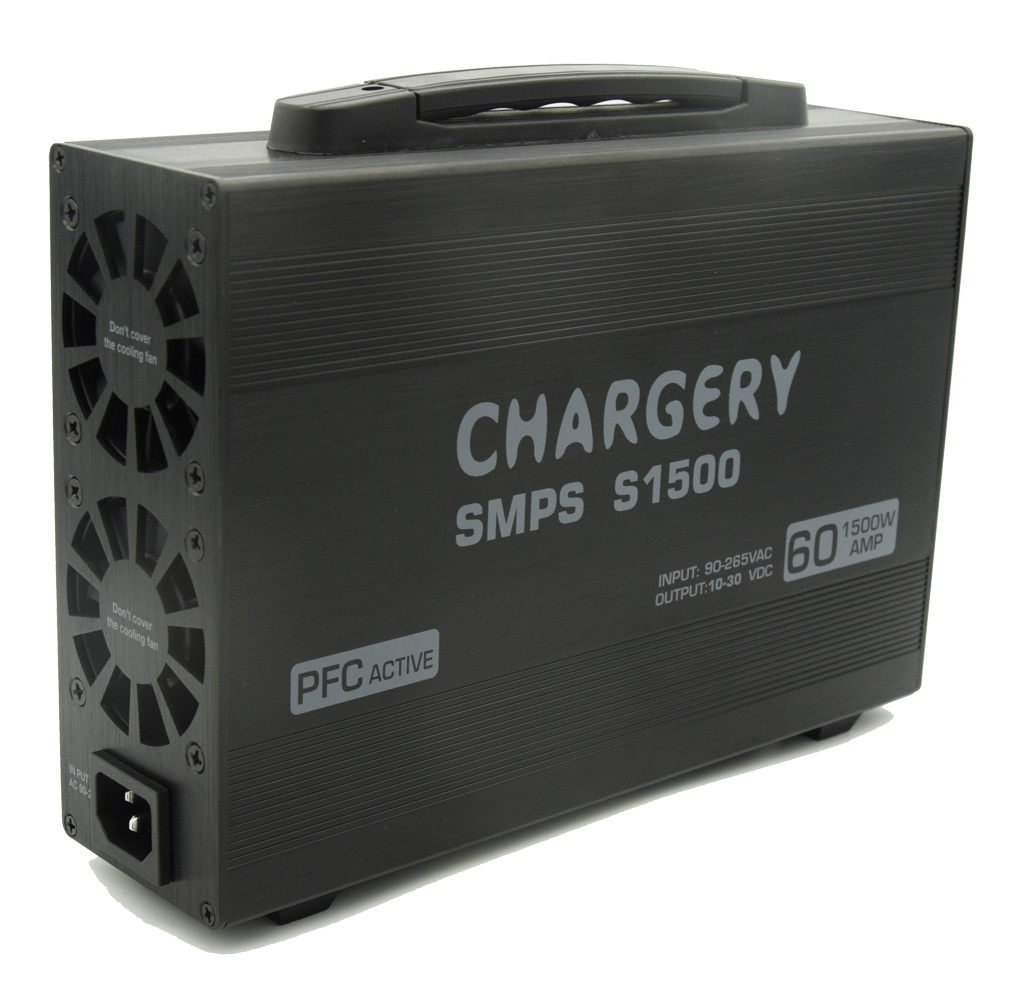

24V 1500W ayarlanabilir voltaj akımı Akım kaynağı Kompakt 68mm Düşük gürültü SMPS 60A 30V
S1500, 10V-30V'de 60A ve AC90V ~ 265V'de 1500W çıkış sağlayabilen, hepsi kompakt bir boyutta olan PFC programlı bir SMPS'dir.SMPS'de yenilikçi teknolojiler kullanıldı, 80°C'nin altındaki bir sıcaklıkta % 94'e kadar verimliliğe ulaşmasını sağlar. Sadece 68mm'lik kompakt tasarımı,ve düşük gürültü ile çalışır, sıcaklıkla kontrol edilen bir soğutma fanı sayesindeGönderimden önce, her bir SMPS'nin çıkış voltajı ve akımının doğruluğunu sağlamak için kalibre edilmesi gerekir.
Özellikleri
- Mikroprosesör tarafından akıllı kontrol çıkış voltajı ve akımı, teslimattan önce %100 kalibrasyon
- Voltaj ve akım doğruluğu %1 ±
- Aktif PFC: daha küçük AC giriş akımı daha az müdahale ve Avrupa Komisyonu 278/2009 ve Energy Star sürümü 2 ile uyumludur.0
- AC 90-265V dünya çapında çalışma: herhangi bir alternatif anahtar gerekmez, dünya çapında güvenli çalışma.
- Düşük güç tüketimi (1W'dan az) boşluk modunda ve bekleme modunda
- Dönüştürme verimliliğinin% 94'üne kadar, sadece 68 mm boyutunda.
- Programlanabilir çıkış voltajı 10V ila 30V
- Programlanabilir çıkış akımı 1A'dan 60A'ya kadar
- Aşırı akım, aşırı gerilim, aşırı yük, aşırı sıcaklık ve kısa devre koruması
- Çıkışta kısa devre koruması, daha güvenli ve daha güvenilir.
- Düşük gürültü 2 Akıllı soğutma fanları açık ve sıcaklık otomatik olarak hız ayarladı

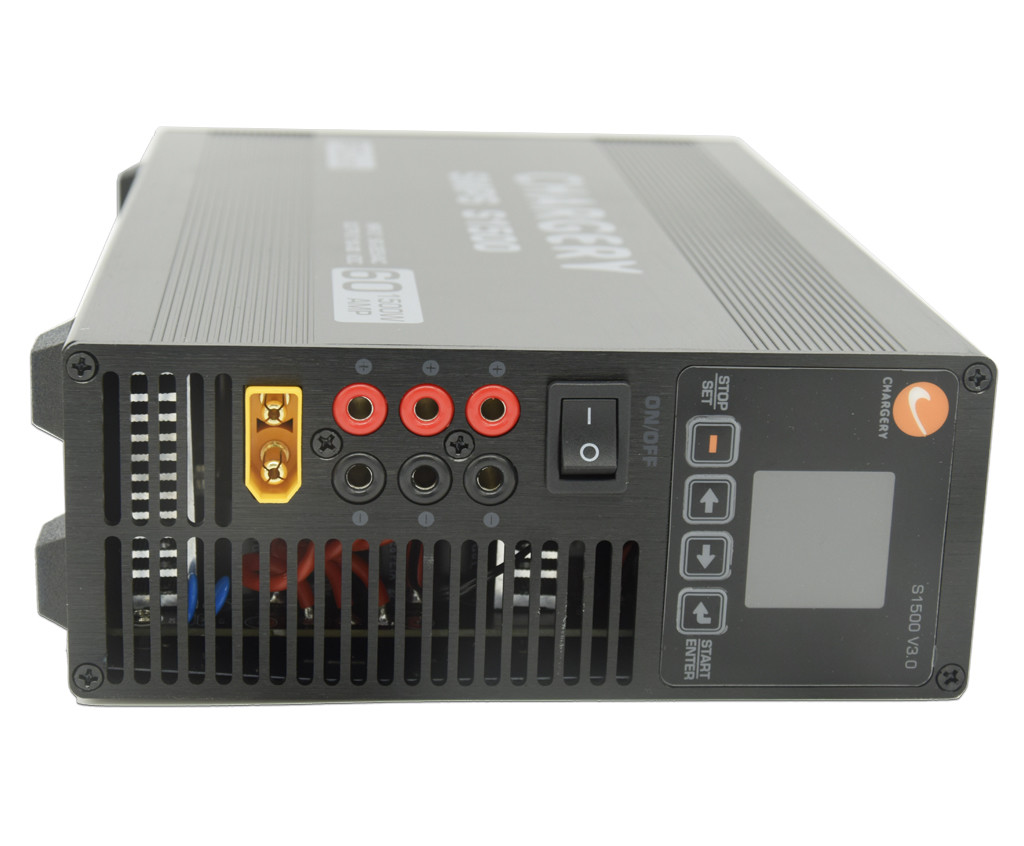

- 4 çıkış aynı anda daha fazla şarj cihazı yapabilir, her biri 20A'ya kadar 3 çift 4.0mm altın konektör
- çıkış, bir 4,5 mm altın konektör (XT-90) 60A'ya kadar
- ZVS/ZCS ve Senkron Düzleştirme en yüksek verimliliği sağlar.
Spesifikasyon
| Girdi Parametresi |
Değer |
| Adlık Voltaj |
AC110 / 220V |
| İzin verilen voltaj |
AC90 ~ 265V |
| Belirli Sıklık |
50/60Hz |
| İzin verilen sıklık |
47~63Hz |
| Maksimum RMS Akımı |
18A @90V, 7.5A @220V |
| Verimlilik |
%64 yük ve 220Vac girişte %94 |
| Aktif PFC |
PF>0,99 90VAC ve yükün %100'ünde; PF>0,97 220VAC ve yükün %100'ünde |
| Çıktı Parametresi |
Değer |
| Voltaj aralığı |
10 ~ 30V programlanmış |
| Voltaj Doğruluğu |
±1% |
| Mevcut Doğruluk |
±1% |
| Dalgalanma Voltajı |
150mV |
| Mevcut Aralık |
Programlanmış 1 ~ 60A |
| Güç |
En fazla 1500W. |
Uygulama
- Ev başvurusu
- 10-30V DC şarj cihazı, RC modeli için denge şarj cihazı
- RC helikopteri pil şarj cihazı.
Avantaj
İki temel teknoloji
Yüksek güç ve yüksek verimli şarj cihazı ve güç kaynağıZVS / ZCS ve Senkron Düzleştirme, yüksek verimliliğin% 94'ünü, MCU tarafından çıkış voltajı ve akım kontrolünü gerçekleştirir ve tüm şarj parametrelerini programlanabilir hale getirir.
Yüksek hassasiyetli BMS, 12 bit veya 16 bit ADC hücre voltajı, şarj ve boşaltma akımı ve pil sıcaklığını ölçer.
Şarj BMS ve Şarj cihazı birbirleriyle iletişim kurar, Açık DCC veya röle ile şarjı kesmekten kaçının, bu özellik şarj süresini tasarruf edebilir ve pil ömrünü uzatabilir,Aynı zamanda herhangi bir hücre en yüksek voltajına ulaştığında şarj kesmek için DCC veya röle kurmak gerekmez.
Şarj Profili
CHARGERY, UAV (RC modeli, büyük dronlar) ve EV (e-bisiklet, e-motosiklet, e-skooter) pazarında neredeyse benzersiz bir şirkettir, aynı anda yüksek güçlü AC şarj cihazı ve BMS geliştirdik.
2006'dan itibaren, yüksek güç (60A 3000W'a kadar) şarj cihazı, denge şarj cihazı (AC giriş, DC giriş ve AC / DC çift giriş) ve 24S LiPo / LiFe / LiTO bataryası için 800A BMS geliştirmeye odaklanıyoruz.
Şarj şarj cihazı, LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD ve Pb (Kurşun asit, VRLA bataryası), hücre sayısı, şarj akımı,Son voltaj ve son akım programlanabilir. ve fark et.Yüksek voltajlı bataryayı şarj cihazına veya invertere bağladığınızda kıvılcım karşıtı ve ters kutupluk koruması.
Şarj BMS 800A'ya kadar şarj ve boşaltma akımı, özel tasarlanmış DCC (DC contactor) ile başa çıkabilir.Sıkıştırma devresini.
Operasyon
- SMPS'yi 110/220V AC prizine bağlayın.
- Güç anahtarını aç.
- Yukarı veya Aşağı düğmesine basarak çıkış voltajını ayarlayın.
- SET düğmesine 3 saniye basın, Max. seçin. mevcut ayar, basın UP ve DOWN düğmesine maksimum çıkış akımı ayarlayın. SET düğmesine basın.
- START düğmesine 3 saniye basın, SMPS çalışacaktır, LCD voltaj ve akım, güç ve sıcaklık gösterecektir.
- Uygun cihazı SMPS'ye bağlayın, cihaz giriş voltajı 10V ile 30V arasında olmalıdır.
- Çalışırken gerilimi tekrar yukarı veya aşağı düğmesine basarak kolayca ayarlayın.
- STOP düğmesine basın SMPS çıkışı sonlandıracak, ama LCD hala açık olacak, güç tüketimi 1W altında olacak, güç anahtarını kapatın, LCD kapalı olacak.

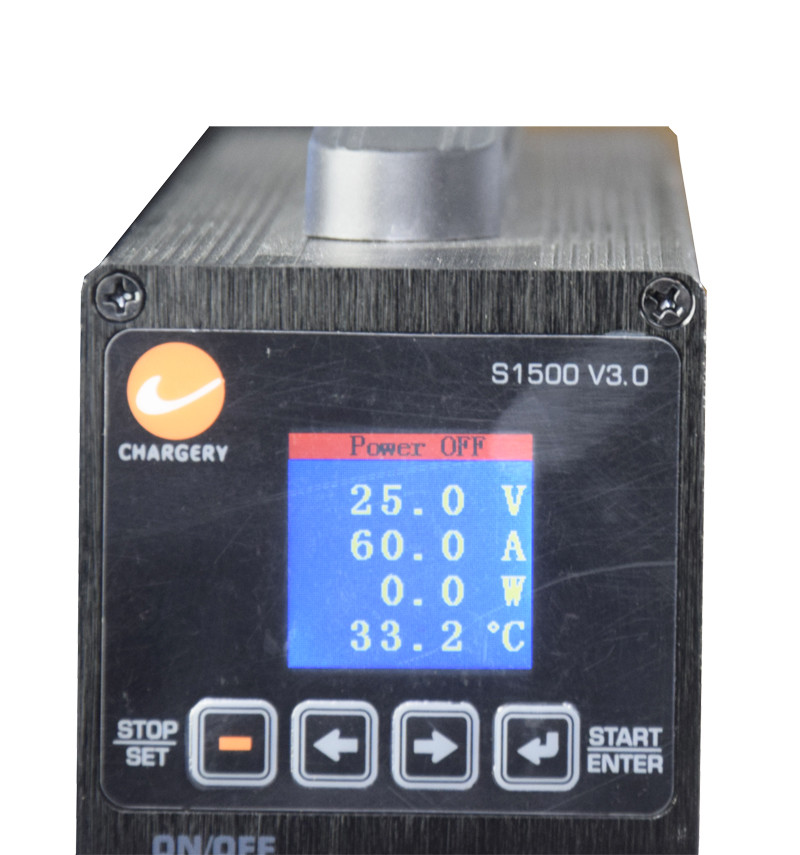

İşlem Arayüzü
| Program ayarları |
START düğmesine bastıktan sonra çalıştır |
 |
|
Aktif PFC
Verimlilik
Paket
- S1500 Temel birim: 1 adet
- Güç kablosu: 1 adet
- Kılavuz: 1 adet
- XT-90 kadın bağlantısı: 1 adet
| Model |
Çıkış Voltajı |
Çıktı akımı |
Maksimum Güç |
Görüntüle |
| S400 V3.0 |
10V-30V |
13.5A en fazla. |
400W |
Dijital LED |
| S600PLUS V2.0 |
5-26V |
1-25A ayarlanabilir |
600W |
Renkli LCD |
| S1200 V3.0 |
12V-24V |
En fazla 50A. |
1200W |
Dijital LED |
| S1500 V3.0 |
10V-30V |
1-60A ayarlanabilir |
1500W |
Renkli LCD
|
Sık Sorulan Sorular
SMPS için örnek sipariş alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz. Karışık örnekler kabul edilebilir.
Peki ya teslimat süresi?
A: Örnek hazırlanması için 3-5 gün, seri üretim için 5-10 iş günü.
OEM siparişi için herhangi bir MOQ sınırınız var mı?
A: Düşük MOQ, örnek kontrol için 1pc mevcuttur.
Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer?
A: DHL, UPS, FedEx veya TNT ile gönderilir. Gelmesi 3-5 gün sürer. Hava yolu ve deniz sevkiyatı da isteğe bağlıdır.
SMPS için bir emri nasıl yürütürsünüz?
A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.
İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.
Üçüncüsü, numuneleri onaylayıp resmi sipariş için para yatırıyorsunuz.
Dördüncüsü, üretimi düzenliyoruz.
SMPS ürünü üzerinde logomu basmamın bir sakıncası var mı?
A: Evet, lütfen üretimden önce resmi olarak bize bildirin.
S7: Ürünler için garanti veriyor musunuz?
A: Evet, ürünlerimize 2 yıllık garanti sunuyoruz.
K8. Hata ile nasıl başa çıkılır?
A: Öncelikle, ürünlerimiz sıkı kalite kontrol sisteminde üretilir ve kusurlu oran% 0.2'den az olacaktır.
İkincisi, garanti süresi boyunca, küçük miktarda yeni siparişle yeni lambalar göndereceğiz.Onları tamir edip size geri göndereceğiz ya da gerçek duruma göre tekrar aramak da dahil olmak üzere çözümü tartışabiliriz..
S9. LCD'deki voltaj ve akım okuması neden doğru değildir?
A: voltaj ve akım gemiden önce kalibre edilir, aksi takdirde SMPS çalışmaz, bu yüzden lütfen çıkış kablosu bağlantısını kontrol edin, SMPS ile cihazınız arasındaki mesafe bir sorun olduğunda,Lütfen AC kablosunu uzatın DC kablosunu uzatmayın (çıkış kablosu). 1 metre (10AWG) çıkış kablosunun uzunluğu, 1 metreden fazla, özellikle 60A'da voltaj ve akım doğruluğunu etkileyecektir.
