54V 3000W 20S LTO LiTo e-bisiklet e-motosiklet 7S-20S 1- 55A için batarya şarj cihazı, aşağıdaki gibi çoklu kimyasal batarya için uygundur.
| Pil Türü |
Hücre Sayısı |
Çıkış Voltajı/V |
Terminal şarj Hücre başına voltaj |
Şarj akımı |
Terminal şarj akımı/A |
Şarj Modu |
| - Min. |
Türü |
- Max. - Hayır. |
| LiPo |
4S-13S |
10-55 |
2.75 |
4.2 |
4.25 |
1.0-55A |
% 5 ila % 60 |
Ön şarj, CC/CV ve bakım |
| Li-ion |
4S-13S |
10-55 |
2.5 |
4.1 |
4.15 |
| Yaşam |
5S-14S |
10-55 |
2.0 |
3.65 |
3.7 |
| Lito |
7S-20S |
10-55 |
1.5 |
2.7 |
2.7 |
| Pb |
6S-22S |
10-55 |
1.75 |
2.4 |
2.5 |
| |
|
|
- delta Voltaj / mV |
|
|
|
| |
|
|
- Min. |
türü |
- Max. - Hayır. |
|
|
|
| NiMH /NiCd |
Otomatik |
10-55 |
150 |
300 |
1000 |
|
|
CC |

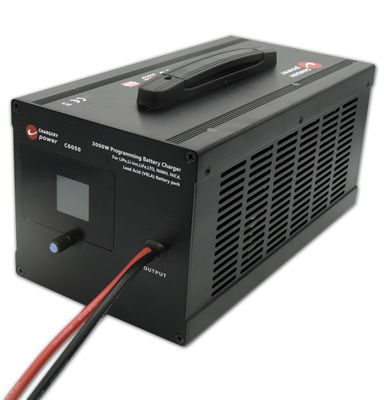

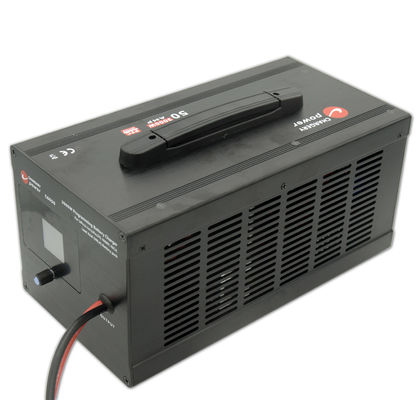

Batarya Şarj cihazı C6050, elektrikli araçlardaki pil sistemleri için güvenilir ve yüksek kaliteli şarj sağlamak için özel olarak tasarlanmıştır.Geniş bir giriş voltaj aralığında çalışabilen yüksek verimli bir şarj cihazıdır, kompakt bir boyutu korurken AC90V ~ 265V'de 3000W çıkış sağlar.
Şarj cihazı, iç sıcaklığı 50 °C'nin altında tutarak% 94'e kadar verimliliğe ulaşmaya yardımcı olan birçok yenilikçi teknolojiyi içerir.
Şarj cihazı, birden fazla kimyasal pil türünü şarj edebilmektedir veŞarj parametreleriLCD, pil verilerini gösterir ve toplam şarj sürecini izler.
Özellikleri
Pil Şarj AracıC6050Özellikle fotovoltaik sistemler için tasarlanmış gelişmiş bir şarj çözümüdür. Uzaktan kumanda şarj akımı ve otomatik şarj işlevlerine sahiptir.
Çıktı voltajı ve akımının akıllı kontrolü, voltaj ve akımdaki ± 1% doğruluk için teslim edilmeden önce% 100 kalibrasyona maruz kalan bir mikroprosesör aracılığıyla elde edilir.Şarj cihazı ayrıcaAktif PFC, daha küçükAC giriş akımıve daha az müdahale, aynı zamanda uyumluAvrupa KomisyonuNo 278/2009 veEnergy StarVersiyon 2.0.
AC 90-265V dünya çapında çalışması, her türlü alternatif anahtar ihtiyacını ortadan kaldırır ve dünya çapında güvenli ve güvenilir bir çalışma sağlar.boşluk ve bekleme modunda 1W'den az, verimliliğini daha da arttırır.

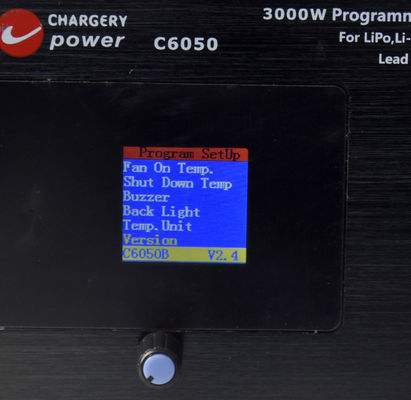

Şarj cihazı % 94'e kadar dönüşüm verimliliğine sahiptir.Programlanabilir çıkış voltajı12V'den 55V'ye kadar veProgramlanabilir çıkış akımı1A'dan 55A'ya kadar. TFT renkli LCD gerçek zamanlı çıkış voltajı, akım, güç ve iç sıcaklığı gösterir.
Güvenlik özellikleri, şarj cihazını daha güvenli ve daha güvenilir hale getiren aşırı akım, aşırı voltaj, aşırı yük, aşırı sıcaklık ve çıkış üzerindeki kısa devre koruması içerir.
Şarj cihazında iki tane var.Akıllı soğutma fanlarıSıcaklığa göre otomatik olarak açılır ve hız ayarlanır.
İki model mevcut.
| Fonksiyon Açıklaması |
Modelle |
| C6050A |
C6050B |
| 1.Uzaktan kumandaDış aygıt tarafından şarj akımı. |
√ |
|
| 2Otomatik olarak şarj etmeye başla (Otomatik şarjAC kaynağına ve bataryaya şarj cihazına bağlandıktan sonra |
|
√ |
| 3.Şarjı yeniden başlatPil voltajı 5-10% düştüğünde |
|
√ |
| 4.Normal yükMod, Batarya tipi, hücre sayısı ve tüm şarj parametreleri |
√ |
√ |
| 5.SMPS modu, 12-55V ayarlanabilir, 1-55A ayarlanabilir |
√ |
√ |
| 6.BMS ile iletişim kur.Şarj akımı Chargery BMS tarafından kontrol edilir, herhangi bir hücre voltajı aşırı şarj önlemek |
√ |
√ |
Eğer batarya derin bir şekilde boşalmışsa veya hücre sayısını düşük ayarlarsa, aşağıdaki bilgi gösterilecektir.
Spesifikasyon
| Girdi Parametresi |
Değer |
| Adlık Voltaj |
AC110 / 220V |
| İzin verilen voltaj |
AC90 ~ 265V |
| Belirli Sıklık |
50/60Hz |
| İzin verilen sıklık |
47~63Hz |
| Maksimum RMS Akımı |
32A @90V, 15.5A @220V |
| Verimlilik |
%64 yük ve 220Vac girişte %94 |
| Aktif PFC |
PF>0,99 90VAC ve yükün %100'ünde; PF>0,97 220VAC ve yükün %100'ünde |
| Çıktı Parametresi |
Değer |
| SMPS olarak gerilim aralığı |
12 ~ 55V programlanmış |
| Voltaj Doğruluğu |
±1% |
| Akım aralığı SMPS olarak |
1 ~ 55A programlanmış |
| Mevcut Doğruluk |
±1% |
| Şarj voltajı |
10-55V ayarlanabilir |
| Şarj akımı |
1-55A ayarlanabilir |
| Güç |
En fazla 3000W. |
| Dalgalanma Voltajı |
180mV |
Uygulama
- Ev başvurusu
- E-bisiklet, E-motosiklet pil
- Elektrikli motosiklet bataryası
- E-Car battey
- Elektrikli araç bataryası
- UAV bataryası
- Drone bataryası
Operasyon
- Şarj cihazını 110/220V AC prizine bağlayın
- Bataryayı şarj cihazına bağlayın, bağlantı kutupluğunun doğru olduğunu doğrulayın.
- LCD'deki voltaj ölçümünü kontrol edin, batarya gerçek voltajına yakın olduğunu doğrulayın, eğer fark 2V'den fazla ise, lütfen batarya bağlantısını kontrol edin.
- Döner Knob, pil türünü seçin
- Hücre sayımı, Şarj akımı, Son akım, Son voltaj vb. dahil olmak üzere yük parametrelerini ayarlayın.
- Düğmeye 3 saniye bas, şarj etmeye başla.
- Herhangi bir zamanda, düğmeye tekrar basın ve şarjı durdurun.
- Tamamen şarj edildiğinde, DONE görüntülenir ve 10 saniye boyunca çağrı sesi gelir.
Koruma
| Koruma Türü |
Koruma Sınırı/En Yüksek Değeri, İşlem |
| Aşırı Voltaj Koruması |
2V'den fazla, şarj etmeyi kes. |
| Voltaj Koruması Altında |
Şarj sonrası 2V ayar altında, şarj etmeyin |
| Aşırı Akım Koruması |
2A ayarının üzerinde, şarjı durdurun. |
| Aşırı şarj gücü koruması |
3050W'dan fazla, şarj etmeyi kes. |
| Aşırı sıcaklık koruması |
Kurulum aşımı, şarj etmeyi durdur. |
| Kısa devre koruması |
Çıktıda 1 saniye kısa devre |
| Anti kıvılcım - hasarlı terminal korumak |
Bataryayı şarj cihazına bağlayın, kıvılcım oluşmaz. |
| Batarya bağlantısı geri |
Akü ters bağlandığında voltaj göstermeyin, şarj etmeyin.
|
Şarj cihazı BMS16T veya BMS16P ile donatılmıştır. Bu da Batarya Yönetim Sistemi.Batarya sıcaklığı ve her hücre impedansı 8S'den 16S'ye kadar.

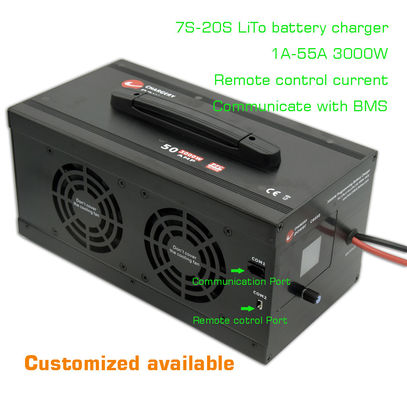

Uzaktan kumanda şarj akımı
Lütfen operasyon videosunu izleyin.https://youtu.be/KDD-QWLkFQc
İlişkili şarj listesi
| Model |
Pil Tipi/Hücre Sayısı |
Şarj akımı |
Şarj gücü maksimum. |
BMS ile uyumlu |
| C6050 |
5S-14S LiFe ve diğerleri |
1-55A |
3000W |
BMS8T, 16T |
| C3060 |
1S-8S LiFe ve diğerleri |
1-60A |
1500W |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe ve diğerleri |
1-30A |
1500W |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe ve diğerleri |
1-25A |
1500W |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe ve diğerleri |
AC girişinde 1-40A |
1500W |
Denge akımı 1.2A veya 2A |
| 0.1-20A DC girişinde |
1500W |
0.1-40A 100W'de boşaltma |
Paket
- Şarj tabanı: 1 adet
- Güç kablosu: 1 adet
- XT-90 kadın bağlantısı: 1 adet
Sık Sorulan Sorular
Şarj cihazı için örnek sipariş alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz. Karışık örnekler kabul edilebilir.
Peki ya teslimat süresi?
A: Örnek hazırlanması için 3-5 gün, seri üretim için 5-10 iş günü.
OEM siparişi için herhangi bir MOQ sınırınız var mı?
A: Düşük MOQ, örnek kontrol için 1pc mevcuttur.
Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer?
A: DHL, UPS, FedEx veya TNT ile gönderilir. Gelmesi 3-5 gün sürer. Hava yolu ve deniz sevkiyatı da isteğe bağlıdır.
Şarj için sipariş nasıl verilir?
A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.
İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.
Üçüncüsü, numuneleri onaylayıp resmi sipariş için para yatırıyorsunuz.
Dördüncüsü, üretimi düzenliyoruz.
S6: Şarj cihazında logomu yazdırmak uygun mu?
A: Evet, lütfen üretimden önce resmi olarak bize bildirin.
S7: Ürünler için garanti veriyor musunuz?
A: Evet, ürünlerimize 2 yıllık garanti sunuyoruz.
K8. Hata ile nasıl başa çıkılır?
A: Öncelikle, ürünlerimiz sıkı kalite kontrol sisteminde üretilir ve kusurlu oran% 0.2'den az olacaktır.
İkincisi, garanti süresi boyunca, küçük miktarda yeni siparişle yeni lambalar göndereceğiz.Onları tamir edip size geri göndereceğiz ya da gerçek duruma göre tekrar aramak da dahil olmak üzere çözümü tartışabiliriz..
S9. LCD'deki voltaj ve akım okuması neden doğru değildir?
A: voltaj ve akım gemiden önce kalibre edilir, aksi takdirde şarj cihazı çalışmaz, bu yüzden lütfen çıkış kablosu bağlantısını kontrol edin, SMPS ile cihazınız arasındaki mesafe bir sorun olduğunda,Lütfen AC kablosunu uzatın DC kablosunu uzatmayın (çıkış kablosu). 1 metre (10AWG) çıkış kablosunun uzunluğu, 1 metreden fazla, özellikle 60A 1500W'de voltaj ve akım doğruluğunu etkileyecektir.
Neden pilimi şarj etmiyorsun?
A: Eğer LCD'de batarya voltajı ayar altında, ya da batarya aşırı boşaltılmışsa, ya da hücre sayımı yanlış ayarlanırsa, ya da batarya bağlantısı kaybedilirse, şarj cihazı şarj olmaz.Batarya bağlantısını kontrol et., önce LCD'deki voltaj okuması gerçek pil voltajına yakın olduğundan emin olun, eğer değilse şarj cihazı şarj olmazsa, eğer evet ise, lütfen şarj parametrelerini ayarlayın ve sonra şarj etmeye başlayın.
Şarj cihazı diğer marka BMS'lerle iletişim kurabilir mi?
Cevap: Evet, şarj cihazında bir kontrol portu var, ayrıntılar için lütfen bizimle iletişime geçin.
S12. Şarj sırasında herhangi bir hücrenin aşırı şarj edilmesini nasıl önleyebilirsiniz?
A1: BMS ile uyumlu, BMS şarj devresini keserek şarjı kesiyor, örneğin DCC, röle, SSR'yi kesiyor.
A2: Şarj BMS ile uyumlu, BMS kontrol şarj akımı sıfıra kadar. Şarjı tekrar tekrar kesmeyin, ve DCC, röle, SSR, herhangi bir anahtarı kurtarın.
S13. Şarj cihazı BMS olmadan tek başına çalışabilir mi?
A: Evet, ama belki de pil aşırı şarj olmuştur.
Şarj cihazı her hücrenin voltajını izleyebilir mi?
A: Hayır, şarj cihazı toplam pil voltajını ve şarj akımını izler, her hücre voltajını izleyemez, bu yüzden BMS veya diğer koruma panosu dışında, şarj sırasında pil güvenli değildir.
S15. Şarj cihazı harici bir cihazla kontrol edilebilir mi?
A: Evet, harici cihaz şarj akımını kontrol edebilir. Sadece A sürümü için.
Q16.Şarj cihazı Plug and Play işleviyle uyumlu mu?
A:evet, eğer şarj sırasında "Auto charge"u ON'a ayarlarsanız ve 1 dakikadan fazla şarj yaparsanız şarj cihazı ayarları hatırlayacaktır.Önceki ayarları kullanarak otomatik olarak şarj olacak.Bu mod, normal veya genel bir şarj cihazı gibi çalışan AUTO şarj modu olarak adlandırılır.
Şirket Avantajı
İki temel teknoloji
Yüksek güç ve yüksek verimliliğe sahip şarj cihazı ve güç kaynağı ZVS/ZCS veEşzamanlı Düzeltme% 94'e ulaşmak içinyüksek verimlilikMCU, çıkış voltajını ve akımı kontrol ederek tümŞarj parametreleriprogramlanacak.
BMS yüksek doğruluğa sahiptir ve 12 bit veya 16 bit ADC kullanarak hücre voltajını, şarj ve boşaltma akımını ve pil sıcaklığını ölçer.
Şarj BMS ve şarj cihazı birbirleriyle iletişim kurar, açık DCC veya röle aracılığıyla şarj kesme ihtiyacını ortadan kaldırır.Şarj süresivePil ömrünü uzatır., herhangi bir hücre en yüksek voltajına ulaştığında şarjı kesmek için DCC veya röle kurmak zorunda kalmadan.
Şarj Profili
CHARGERY, UAV (RC modeli, büyük dronlar) ve EV (e-bisiklet, e-motosiklet, e-skuter) pazarında neredeyse benzersiz bir şirket.
2006'dan beri, yüksek güç şarj cihazları geliştirmeye odaklandık (60A 3000W'ye kadar),Denge yükleyicileri(AC giriş, DC giriş ve AC/DC çift giriş) ve 24S LiPo/LiFe/LiTO pilleri için 800A BMS üniteleri.
Şarj şarj cihazları, LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD ve Pb (kurşun asit, VRLA bataryası) dahil olmak üzere herhangi bir kimyasal bataryayı şarj edebilir.Şarj akımı,Son voltaj, veSon akımHer biri programlanabilir ve şarj cihazlarında kıvılcım karşıtı veters kutupluk korumasıYüksek voltajlı piller şarj cihazına veya invertere/şarj cihazına bağlandığında.
Şarj BMS üniteleri 800A'ya kadar şarj veboşaltma akımı, özel olarak tasarlanmışDC kontaktoru(DCC), bir artış bastırma devresini içerir.
