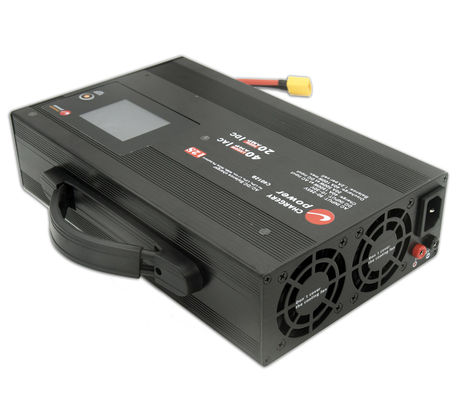

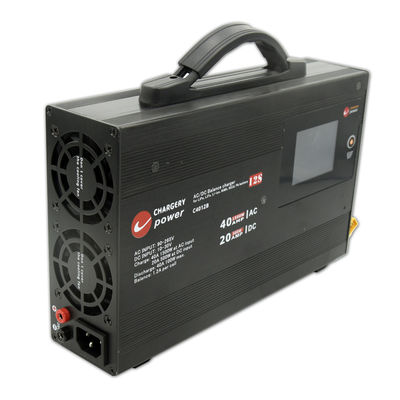

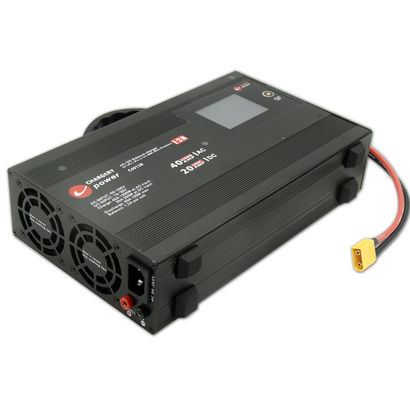

43.8V 1500W Lipo Bataryası AC DC Bilanse Şarj Çekicisi UAV Drones için 4S 40A

43.8V 1500W ayarlanabilir LiFe Batarya Dengeci Şarj Çekici 4S 6S 8S 12S 40A

Aşağıdaki gibi çoklu kimyasal batarya için uygundur.

C4012B'de,CŞarj cihazı anlamına gelir.BDengeci anlamına gelir, 40A maksimum 40A şarj akımı anlamına gelir, 12 seri 12 hücre anlamına gelir.

C4012B sadece bir şarj, dengeleyici, SMPS (PSU, güç kaynağı) birimi değil aynı zamanda birSerbest bırakıcı.

Bir aküyi boşaltmak ve gücünü harcamak neden gereklidir? Bir nedeni depolama. Lityum piller için, aküyi "stoku voltajı"nda depolamak, yaklaşık %50 şarj durumunda (SOC),Bir aydan uzun süre tavsiye edilirBu seviyede, pil voltajı ve SOC daha güvenilir ve bakımı daha kolaydır, bu da pil kalitesini, performansını korumaya ve genel ömrünü uzatmaya yardımcı olur.

C4012B, 40A'ya kadar boşaltma yapabilir.Maksimum boşaltma gücüBu, tek bir hücre için cihazın hücre kapasitesini test etmesine izin veren 25A'da boşaltması anlamına gelir.Yüksek güç derecesi, örneğin 500W hatta 1000W. Bununla birlikte, cihaz yine de boşaltma sürecini kontrol edebilir ve izleyebilir ve boşaltmanın sabit akım olmasını sağlar.

Genel olarak, bir bataryayı doğru ve tutarlı bir şekilde boşaltma yeteneği, batarya kalitesini ve performansını korumak için önemlidir.Yüksek boşaltma oranıve hassas kontrolü, pilin güvenli ve verimli bir şekilde boşaltılmasını sağlayarak, pil kapasitesini ve performansını test etmek isteyenler için gerekli bir araç haline getirir.

Serbestleme modunda, cihaz kullanıcılarınboşaltma akımıAygıt bataryayı boşaltırken, iç bileşenlerin aşırı ısınmasını önlemek için boşaltma akımını da ayarlayabilir.Bu özellik cihazın güvenli ve verimli çalışmasını sağlar., aynı zamanda bataryayı hasardan korur. İndirim süreci üzerinde hassas bir kontrol sağlayarak, cihaz bataryanın ömrünü uzatmaya ve performansını optimize etmeye yardımcı olur.

Serbestleme sırasında hücre impedansı aynı anda ölçülebilir.

BuDepolama modu C4012B'nin temel bir fonksiyonudur.Aygıt, pil geriliminin bu seviyenin üzerinde veya altında olup olmamasına bakılmaksızın pil gerilimini en uygun "depolama gerilimine" ayarlayabilir.Bu, pilin güvenli bir şekilde depolanmasını sağlar.En iyi koşullar, ömrünü uzatmaya yardımcı olabilir.

Bataryaları depolarken dikkate alınması gereken başka bir kritik faktör de çevre sıcaklığının olduğunu belirtmek gerekir.45 derece., artmış kendi kendini boşaltma hızı nedeniyle pil ömrü önemli ölçüde kısaltılacak.Bataryaların zarar görmesini önlemek ve ömrünü en üst düzeye çıkarmak için soğuk ve kuru bir ortamda saklanması önemlidir..

C4012B, bir AC veya DC girişine bağlı olmasından bağımsız olarak aynı çalışma modlarını sunar, bu da sadece AC veya DC girişini destekleyenlere göre daha çok yönlü bir birim haline getirir.

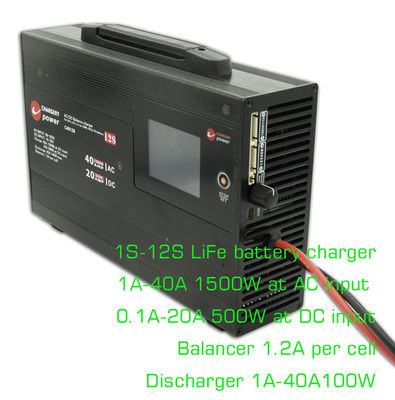

10-30V'lik bir DC girişine bağlandığında, C4012B herhangi bir lityum pil paketini 20A ve 500W'da şarj ve dengeleyebilir. Bu, DC-DC dengeleyici şarj cihazlarına benzer, ancak daha düşük maliyetle.

Gelişmişdenge devreve algoritmalar, şarj cihazı hücre dengesi için sabit 1.2A akım sağlar.Büyük kapasiteli batarya paketlerive hızla tüm hücre gerilim dengesi durumlarını yeniden başlatır.

Şarj cihazı, herhangi bir dış yükün gerekliliğini ortadan kaldıran maksimum 100W boşaltma gücüne sahiptir.İç sıcaklık koruması, otomatik olarak çıkış gücünü azaltır ve sıcaklık ayar veyakapatma sıcaklığı.

Şarj cihazının TFT LCD ekranı akım, voltaj, güç, kapasite, zaman,çalışma durumu, sıcaklık ve daha fazlasını destekler.Firmware programı yükseltmeleriUSB bağlantısı üzerinden.

Dünya çapında AC 90-265V işleyişi ile şarj cihazı, dünya çapında güvenli ve güvenilir bir işleyişi sağlayan herhangi bir alternatif anahtar ihtiyacını ortadan kaldırır.Şarj cihazının güç tüketimi, AC giriş modunda herhangi bir program yürütmediğinde 1W'den azdır..

Şarj cihazı.dönüşüm verimliliğiAC giriş modunda% 94'e ve DC giriş modunda% 96'ya kadar.Akıllı soğutma fanlarısıcaklığa göre otomatik olarak açılan ve ZVS/ZCS kullanan veEşzamanlı DüzeltmeMaksimum verimlilik için.

Blok

Korumalar

Şarj cihazı, kendini hasarlardan korumaya ek olarak,En iyi güvenlik korumasıAkılda tutulması gereken bazı önemli güvenlik önlemlerini içerir.

• Hem giriş hem de çıkışta ters polarite koruması,
• Giriş ve çıkışta kıvılcım karşıtı koruma,
• KorumaYanlış pil bağlantıları,Aşırı şarj süresi, aşırı şarj kapasitesi ve pil sıcaklığı,
• Ayrıca şarj, boşaltma ve dengeleme sırasında aşırı sıcaklık koruması.
• Ayrıca çıkışta kısa devre koruması vardır, daha güvenli ve daha güvenilir birşarj çözeltisi.

Sertifikasyon

Şarj cihazı CE tarafından onaylanmıştır veEMC Direktifi2014/30/EU,

• EN 55032:2015,
• EN 55024:2010+A1:2015,
• EN 61000-3-2:2014,
• EN 61000-3-3:2013, veLVD Direktifi2014/35/AB,
• EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013.

AC Girişi

1. Adlık Voltaj: AC110 / 220V
2. İzin verilen voltaj: AC90 ~ 265V
3. Rated Freq. :50/60Hz
4. İzin verilen frekans: 47-63Hz
5. Maksimum Akım: 18A @90V, 7.5A @220V
6. Verimlilik: %64 yük ve 220Vac girişinde %94.
7. Aktif PFC: PF>0,99 90VAC ve yükün %100'ünde; PF>0,97 220VAC ve yükün %100'ünde

DC girişi

1. Adlık voltaj: DC 10-30V, en fazla 35V.
2. Rütbeli akım: maksimum 25A

Operasyon

1. Şarj cihazını AC prizine veya DC prizine bağlayın
2. Şarj cihazına batarya dengesi konektörünü bağlayın
3. Akü şarj kablosunu şarj cihazına bağlayın
4. Pil türünü seçin.
5. Serbest bırakmayı seçin.
6. Çalışma parametrelerini ayarlayın.
7. Operasyona başlayın.

Kılavuz

C4012B ürün kılavuzu V1.30

Video

Aşağıda 12S LTO pilini şarj cihazıyla şarj etmek.

Lütfen şarj videosunu izleyin.

Paket

• Şarj ünitesi: 1 adet
• DC için güç kablosu: 1pcs, AWG14 tel, uzunluğu 600mm ile 4mm altın erkek bağlantısı
• AC için güç kablosu: 1pcs, AWG14 tel, uzunluğu 1500mm
• USB veri hattı: 1 adet
• Sıcaklık algılayıcı tel: 1 adet
• Adaptör kablosu: 2pcs, şarj cihazını adaptör kartına bağlayın
• Adaptör kartı: 2 adet
• XT-90 dişi konektör: 1 adet

Bağlantı şeması

2 6S pil bağlantı şeması

Hücre iç direnci ölçümü

Ana arayüz

Farklı batarya paketi için adaptör boru

Uygulama

• Ev başvurusu
• E-bisiklet, E-scooter pil şarj cihazı.
• Elektrikli motosiklet pil şarj cihazı
• Drone pil şarj cihazı
• İnsansız hava aracı (UAV) pil şarj cihazı;
• İnsansız drone pil şarj cihazı
• PEV sistemi
• BMS sistemi
• Pil testi

Şarj cihazımızın geniş bir kullanım yelpazesi var. Lityum demir fosfat pillerini, lityum iyon pillerini, lityum polimer pillerini (LiPO ve LiFe), LTO ve LiTo pillerini,NCM ve LFP pilleriBu şarj cihazı, elektrikli aletler, elektrikli bisikletler,Elektrikli motosikletler, elektrik süpürgeler, elektrikli AGV'ler, elektrikli scooterler, elektrikli yatlar, denge arabaları, AGV'ler, kaldırıcı kamyonlar, dronlar, RC helikopterleri, RC tekneleri, RC arabaları, RC uçakları, UAV'ler, golf arabaları, sörf tahtası,robotlar, ve enerji depolama sistemleri.

Sık Sorulan Sorular

Şarj cihazı için örnek sipariş alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz. Karışık örnekler kabul edilebilir.

Peki ya teslimat süresi?

A: Örnek hazırlanması için 3-5 gün, seri üretim için 5-10 iş günü.

OEM siparişi için herhangi bir MOQ sınırınız var mı?

A: Düşük MOQ, örnek kontrol için 1pc mevcuttur.

Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer?

A: DHL, UPS, FedEx veya TNT ile gönderilir. Gelmesi 3-5 gün sürer. Hava yolu ve deniz sevkiyatı da isteğe bağlıdır.

Şarj için sipariş nasıl verilir?

A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.

İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.

Üçüncüsü, numuneleri onaylayıp resmi sipariş için para yatırıyorsunuz.

Dördüncüsü, üretimi düzenliyoruz.

S6: Şarj cihazında logomu yazdırmak uygun mu?

A: Evet, lütfen üretimden önce resmi olarak bize bildirin.

S7: Ürünler için garanti veriyor musunuz?

A: Evet, ürünlerimize 2 yıllık garanti sunuyoruz.

K8. Hata ile nasıl başa çıkılır?

A: Öncelikle, ürünlerimiz sıkı kalite kontrol sisteminde üretilir ve kusurlu oran% 0.2'den az olacaktır.

İkincisi, garanti süresi boyunca, küçük miktarda yeni siparişle yeni lambalar göndereceğiz.Onları tamir edip size geri göndereceğiz ya da gerçek duruma göre tekrar aramak da dahil olmak üzere çözümü tartışabiliriz..


S9. LCD'deki voltaj ve akım okuması neden doğru değildir?

A: voltaj ve akım gemiden önce kalibre edilir, aksi takdirde şarj cihazı çalışmaz, bu yüzden lütfen çıkış kablosu bağlantısını kontrol edin, SMPS ile cihazınız arasındaki mesafe bir sorun olduğunda,Lütfen AC kablosunu uzatın DC kablosunu uzatmayın (çıkış kablosu). 1 metre (10AWG) çıkış kablosunun uzunluğu önerildiğinde, 1 metreden fazla, özellikle 40A 1500W'de voltaj ve akım doğruluğunu etkileyecektir.

Neden pilimi şarj etmiyorsun?

A: Eğer LCD'de ayar altında olan pil voltajı, ya da pil aşırı boşaltılmışsa veya hücre voltajının toplamı şarj bağlantısı kaybı gibi şarj bağlantısındaki pil voltajına eşit değilse,Şarj cihazı şarj olmuyor.. böylece pil bağlantısı ve hücre dengesi kablo bağlantısı kontrol, önce LCD üzerinde voltaj okuma yakın gerçek pil voltajı doğrula, yoksa şarj cihazı şarj değil

.

Şarj cihazı BMS ile iletişim kurabilir mi?

A: Hayır.

S12. Şarj sırasında herhangi bir hücrenin aşırı şarj edilmesini nasıl önleyebilirsiniz?

A1: dengeleme bağlantısını şarj cihazına bağlayın ve dengeleme şarj modunu seçin. şarj cihazı şarj sırasında her hücre voltajını izleyecek ve dengeleyecektir.

S13. Şarj cihazı BMS olmadan tek başına çalışabilir mi?

A: Evet, şarj cihazı tek başına şarj edebilir, tek başına dengeleyebilir, tek başına boşaltabilir, tek başına dengeleyebilir, tek başına şarj olduğunda, şarj cihazına batarya dengesi bağlantısını bağlamanın gerekmediği,Ama telefon fazla şarj olmuş olabilir..

Şarj cihazı her hücrenin voltajını izleyebilir mi?

C: Evet, şarj, boşaltma veya batarya kullanılmadığında her hücre voltajını izleyin ve dengeleyin.

Şarj cihazı SMPS olarak çalışabilir mi?

A: Evet, menüde "güç kaynağı" seçin, birim SMPS olarak çalışabilir. çıkış voltajı ve akımı ayarlanabilir. güç kaynağı modunda, şarj cihazına herhangi bir pil bağlamayın.

Bununla birlikte, bir pil şarj edilirken, birim sadece bir şarj cihazı olarak çalışmalı ve bir SMPS olarak çalışmamalıdır.

Q16. Güç kaynağı (SMPS) modunda, şarj cihazı neden bataryaya bağlanıp bataryayı şarj edemez?

A: işe yarayabilir, ama güvenli değil.

Dönüştürülmüş Mod Güç Tedarikçileri (SMPS) ve şarj cihazları, farklı işlevlere ve uygulamalara sahip iki farklı cihaz türüdür.

Bir SMPS, elektrik enerjisini verimli bir şekilde bir formdan diğerine, tipik olarak AC'den DC'ye dönüştüren bir güç kaynağıdır.SMPS, elektronik cihazlarda voltajı dönüştürmek ve istikrarlı, cihazın bileşenlerini güçlendirmek için düzenlenmiş çıkış voltajı. SMPS genellikle bilgisayarlarda, televizyonlarda, ses ekipmanlarında ve diğer elektronik cihazlarda kullanılır.

Öte yandan şarj cihazı, bir pil veya diğer enerji depolama cihazını şarj etmek için elektrik enerjisi kullanan bir cihazdır.Şarj cihazları, bataryaya belirli bir voltaj ve akım sağlamak için tasarlanmıştır.Şarj cihazları genellikle elektrikli araçlarda, akıllı telefonlarda, dizüstü bilgisayarlarda ve diğer taşınabilir cihazlarda kullanılır.

Özetle, SMPS, elektrik enerjisini bir formdan diğerine dönüştüren güç kaynaklarıdır, şarj cihazları ise pilleri veya diğer enerji depolama cihazlarını şarj etmek için elektrik enerjisi kullanan cihazlardır.İki cihaz arasında bazı üst üstelikler olabilirken, farklı amaçlar ve uygulamalar için tasarlanmışlardır.

Eğer pilinizi hemen şarj etmeniz gerekiyorsa ama şarj cihazı şarj etmiyorsa ve başka bir şarj cihazınız yoksa, lütfen bize ulaşmaktan çekinmeyin.SMPS modunda nasıl şarj edileceğini size anlatacağız..
