24V 1200W ayarlanabilir voltaj akımı Akım kaynağı Kompakt 68mm RC Drones şarj cihazı Düşük gürültü SMPS 50A 24V

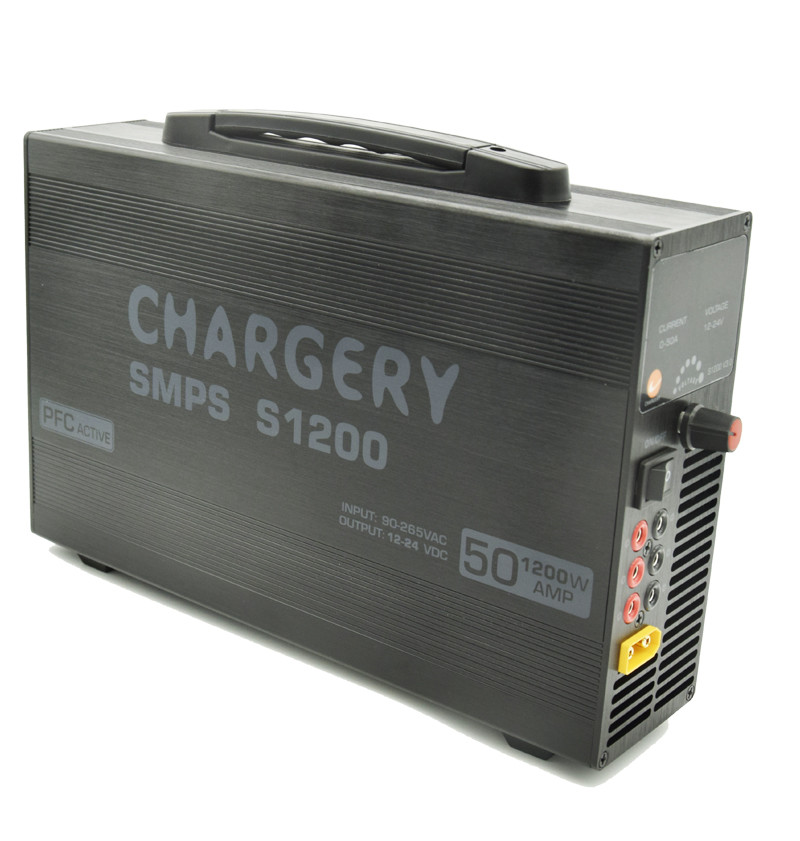

S1200, kompakt bir boyutta 12V-24V'de 50A ve AC90V ~ 265V'de 1200W çıkış sağlayabilen PFC programlı bir SMPS'dir.% 94'e kadar verimliliğe ulaşmasını sağlayan ve aynı zamanda 80°C'nin altındaki bir sıcaklığı koruyan. Sadece 68mm'lik kompakt tasarımı ve sıcaklıkla kontrol edilen bir soğutma fanı sayesinde düşük gürültü ile çalışır. Düzenlenebilir çıkış voltajı birçok 12V cihazını güçlendirmek için uygundur,Ev aletleri gibi..
Özellikleri
- Aktif PFC: daha küçük AC giriş akımı daha az müdahale ve Avrupa Komisyonu 278/2009 ve Energy Star sürümü 2 ile uyumludur.0
- AC 90-265V dünya çapında çalışma: herhangi bir alternatif anahtar gerekmez, dünya çapında güvenli çalışma.
- Dijital LED çıkış voltajı ve akımı gösterir.
- Dönüştürme verimliliğinin% 94'üne kadar, sadece 68 mm boyutunda.
- Programlanabilir çıkış voltajı 12V'den 24V'ye kadar
- Yaratıcı eşzamanlı düzeltme kullanın yüksek verimliliği ve kompakt tasarımı gerçekleştirin
- Aşırı akım, aşırı gerilim, aşırı yük, aşırı sıcaklık ve kısa devre koruması
- Çıkışta kısa devre koruması, daha güvenli ve daha güvenilir.

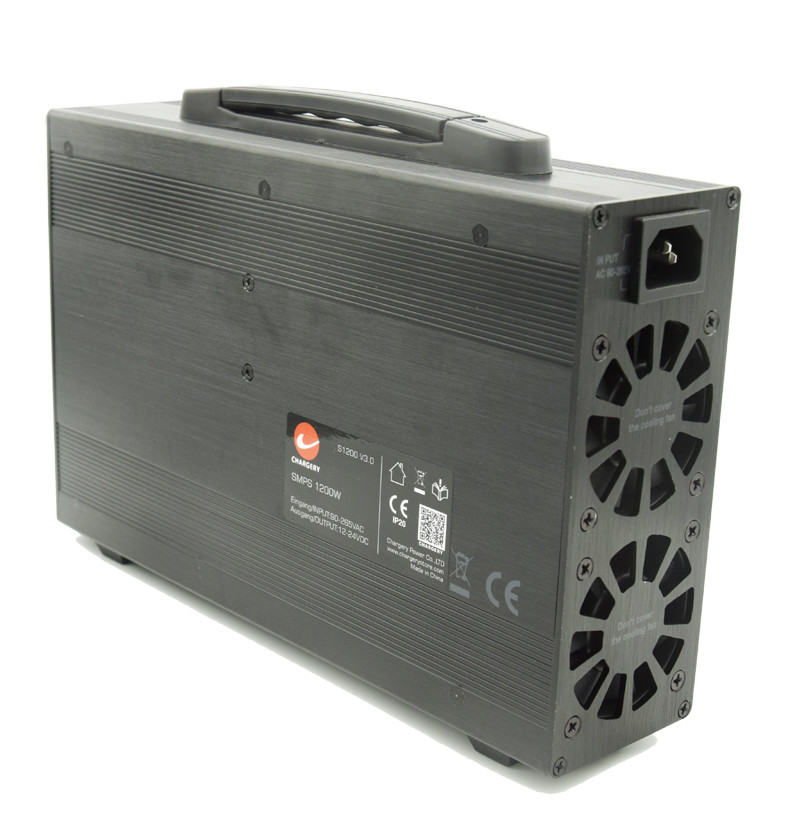

- Düşük gürültü 2 Akıllı soğutma fanları açık ve sıcaklık otomatik olarak hız ayarladı

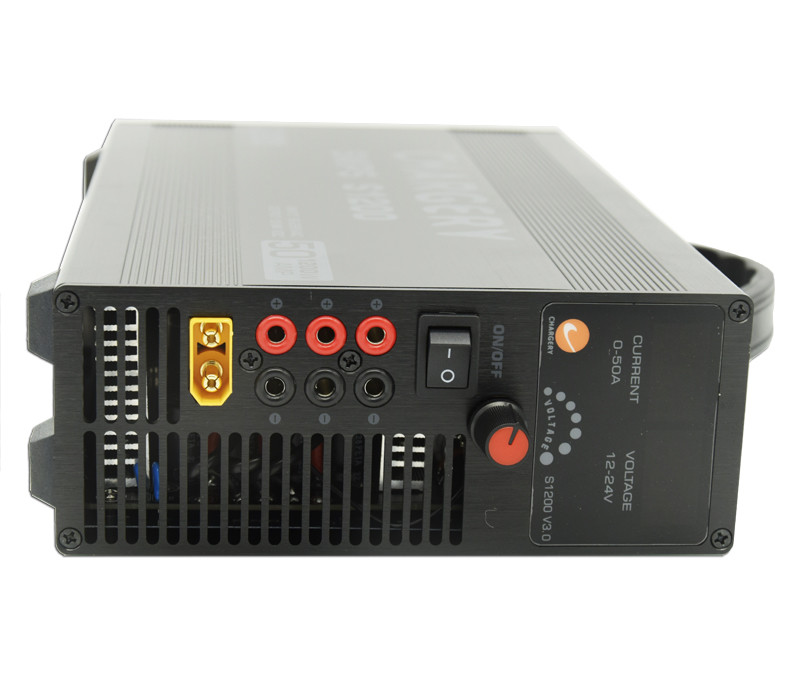

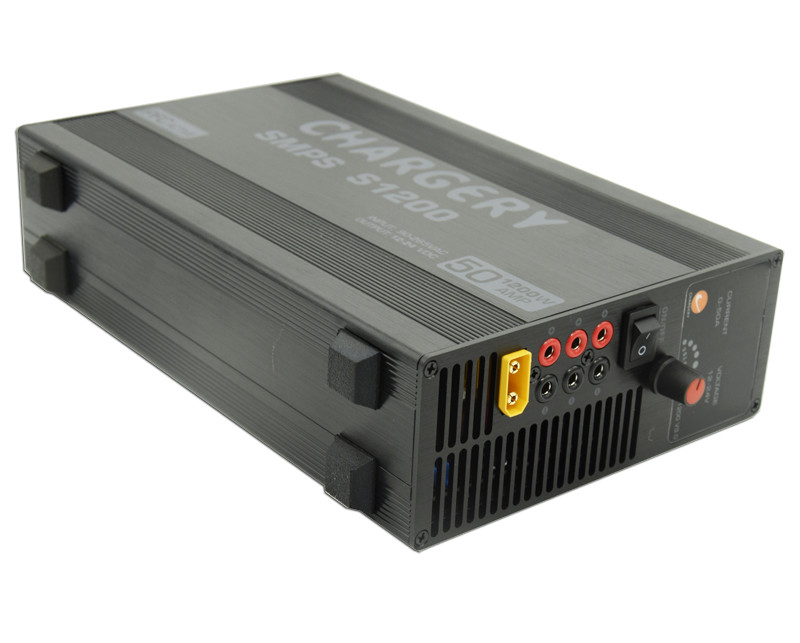

- 4 çıkış aynı anda daha fazla şarj cihazı yapabilir, her biri 20A'ya kadar 3 çift 4.0mm altın konektörçıkış, bir 4,5 mm altın konektör (XT-90) 60A'ya kadar
- ZVS/ZCS ve Senkron Düzleştirme en yüksek verimliliği sağlar.
- Yaratıcı teknoloji, 68 mm'lik kompakt tasarımları gerçekleştirdi.
- Düşük dalgalanma voltajı
- Yükle başla.
Spesifikasyon
| Girdi Parametresi |
Değer |
| Adlık Voltaj |
AC110 / 220V |
| İzin verilen voltaj |
AC90 ~ 265V |
| Belirli Sıklık |
50/60Hz |
| İzin verilen sıklık |
47~63Hz |
| Maksimum RMS Akımı |
15A @90V, 6.0A @220V |
| Verimlilik |
% 60 yük ve 220Vac girişinde % 94 |
| Aktif PFC |
PF>0,99 90VAC ve yükün %100'ünde; PF>0,97 220VAC ve yükün %100'ünde |
| Çıktı Parametresi |
Değer |
| Voltaj aralığı |
12 ~ 24V programlanmış |
| Voltaj Doğruluğu |
±2% |
| Mevcut Doğruluk |
±5% |
| Dalgalanma Voltajı |
150mV |
| Mevcut Aralık |
En fazla 50A. |
| Güç |
En fazla 1200W. |
Uygulama
- Ev başvurusu
- 12-24V DC şarj cihazı, RC modeli için denge şarj cihazı
- RC Drones şarj cihazı.
Operasyon
- SMPS'yi 110/220V AC prizine bağlayın.
- Değiştiriciyi aç.
- Çıktı voltajını Döner Döner düğmesi ile ayarlayın. LED çıkış voltajı ve akımı görüntüleyecektir.
- Uygun cihazı S1200'e bağlayın, cihaz giriş voltajı 12V ile 24V arasında olmalıdır.
- Çalışırken voltajı ayarlayın.
Aktif PFC
Verimlilik
Paket
- S1200 Temel birim: 1 adet
- Güç kablosu: 1 adet
- Kılavuz: 1 adet
- XT-90 kadın bağlantısı: 1 adet
| Model |
Çıkış Voltajı |
Çıktı akımı |
Maksimum Güç |
Görüntüle |
| S400 V3.0 |
10V-30V |
13.5A en fazla. |
400W |
Dijital LED |
| S600PLUS V2.0 |
5-26V |
1-25A ayarlanabilir |
600W |
Renkli LCD |
| S1200 V3.0 |
12V-24V |
En fazla 50A. |
1200W |
Dijital LED |
| S1500 V3.0 |
10V-30V |
1-60A ayarlanabilir |
1500W |
Renkli LCD
|
Avantaj
Chargery, RC piyasasındaki en eski güç kaynağı üreticisidir. SMPS'lerimiz her türlü RC şarj cihazını güçlendirebilir.
Şarj Profili
CHARGERY, UAV (RC modeli, büyük dronlar) ve EV (e-bisiklet, e-motosiklet, e-skooter) pazarında neredeyse benzersiz bir şirkettir, aynı anda yüksek güçlü AC şarj cihazı ve BMS geliştirdik.
2006'dan itibaren, yüksek güç (60A 3000W'a kadar) şarj cihazı, denge şarj cihazı (AC giriş, DC giriş ve AC / DC çift giriş) ve 24S LiPo / LiFe / LiTO bataryası için 800A BMS geliştirmeye odaklanıyoruz.
Şarj şarj cihazı, LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD ve Pb (Kurşun asit, VRLA bataryası), hücre sayısı, şarj akımı,Son voltaj ve son akım programlanabilir. ve fark et.Yüksek voltajlı bataryayı şarj cihazına veya invertere bağladığınızda kıvılcım karşıtı ve ters kutupluk koruması.
Şarj BMS 800A'ya kadar şarj ve boşaltma akımı, özel tasarlanmış DCC (DC contactor) ile başa çıkabilir.Sıkıştırma devresini.
Sık Sorulan Sorular
SMPS için örnek sipariş alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz. Karışık örnekler kabul edilebilir.
Peki ya teslimat süresi?
A: Örnek hazırlanması için 3-5 gün, seri üretim için 5-10 iş günü.
OEM siparişi için herhangi bir MOQ sınırınız var mı?
A: Düşük MOQ, örnek kontrol için 1pc mevcuttur.
Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer?
A: DHL, UPS, FedEx veya TNT ile gönderilir. Gelmesi 3-5 gün sürer. Hava yolu ve deniz sevkiyatı da isteğe bağlıdır.
SMPS için bir emri nasıl yürütürsünüz?
A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.
İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.
Üçüncüsü, numuneleri onaylayıp resmi sipariş için para yatırıyorsunuz.
Dördüncüsü, üretimi düzenliyoruz.
SMPS ürünü üzerinde logomu basmamın bir sakıncası var mı?
A: Evet, lütfen üretimden önce resmi olarak bize bildirin.
Ürünler için garanti veriyor musunuz?
A: Evet, ürünlerimize 2 yıllık garanti sunuyoruz.
K8. Hata ile nasıl başa çıkılır?
A: Öncelikle, ürünlerimiz sıkı kalite kontrol sisteminde üretilir ve kusurlu oran% 0.2'den az olacaktır.
İkincisi, garanti süresi boyunca, küçük miktarda yeni siparişle yeni lambalar göndereceğiz.Onları tamir edip size geri göndereceğiz ya da gerçek duruma göre tekrar aramak da dahil olmak üzere çözümü tartışabiliriz..
Q9. LED'deki voltaj ve akım okuma neden doğru değildir?
A: Voltaj ve akım küçük değerleri nedeniyle çok hassas, bu yüzden lütfen çıkış kablosu bağlantısını kontrol edin, SMPS ile cihazınız arasındaki mesafe bir sorun olduğunda,Lütfen AC kablosunu uzatın DC kablosunu uzatmayın (çıkış kablosu). 1 metre (10AWG) çıkış kablosunun uzunluğu önerildiğinde, 1 metreden fazla, özellikle 50A'da voltaj ve akım doğruluğunu etkileyecektir.
