2007'den beri RC dengeleyici şarj cihazları için güç kaynaklarının önde gelen geliştiricisiyiz ve sürekli olarak piyasaya yeni yenilikler getiriyoruz.
2007'de, 250W güç kaynağındaki çıkış terminalleri olarak 4 mm altın kadın konektörleri kullanan ilk kişi olduk, model A20.

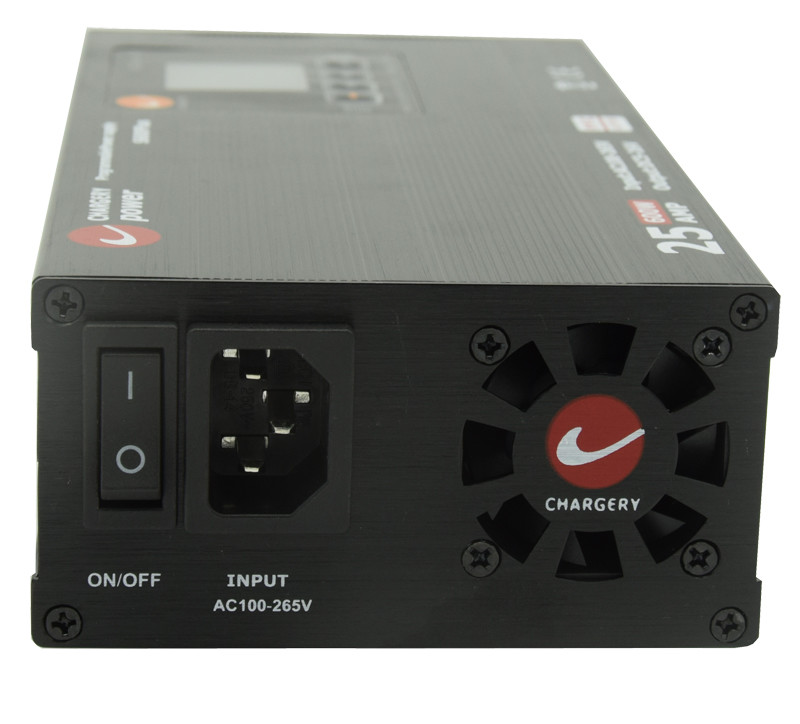

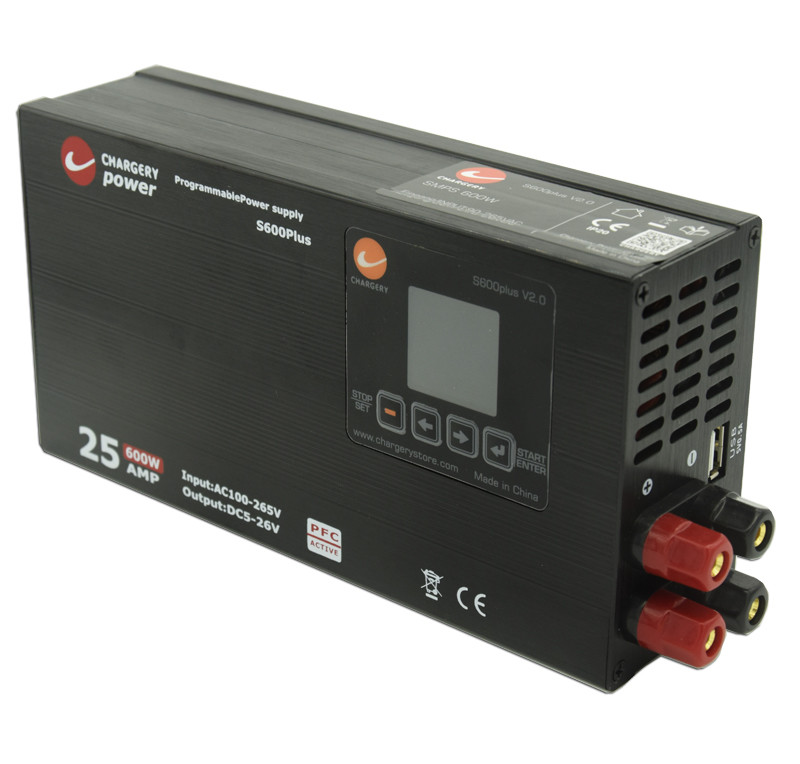

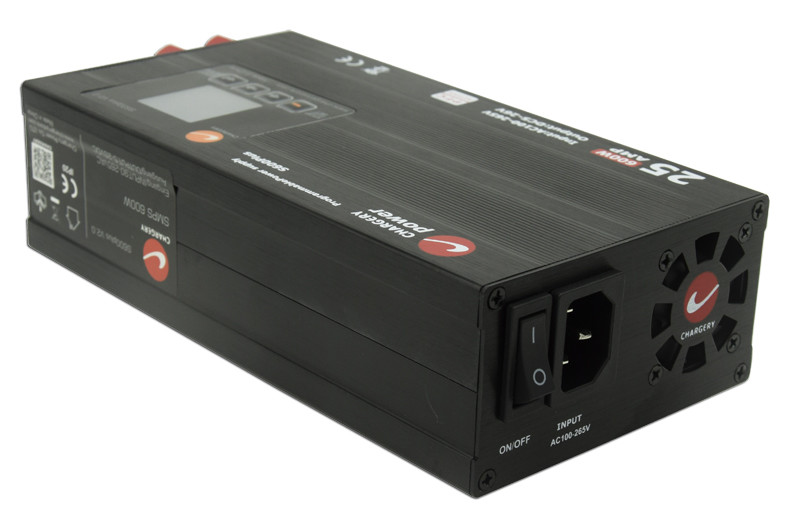

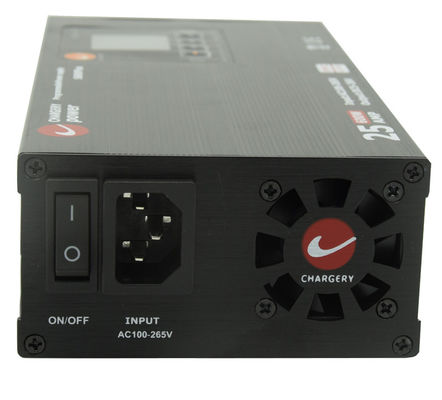

24V 600W ayarlanabilir voltaj akımı Akım kaynağı Kompakt 68mm Düşük gürültü SMPS 25A 24V
RC piyasasındaki en popüler güç kaynağı olarak, 15 yıldan fazla bir süredir RC şarj cihazına hizmet veriyor.SMPS, 5V-26V'de 25A çıkış sağlayabilen programlanmış bir güç kaynağıdır.SMPS, 90°C'nin altındaki bir sıcaklığı korurken% 91'e kadar verimlilik elde etmek için yenilikçi teknolojiler kullanır.Sadece 55 mm'lik kompakt tasarımı ve düşük gürültü ile çalışır, sıcaklıkla kontrol edilen bir soğutma fanı sayesinde.
Özellikleri
- - Hayır.Mikroprosesör tarafından akıllı kontrol çıkış voltajı ve akımı, teslimattan önce %100 kalibrasyon
- Voltaj ve akım doğruluğu %1 ±
- Dünya çapında AC 90-265V çalışması
- TFT renkli LCD ekran çıkışı Zamanında voltaj, akım, güç ve iç sıcaklık.
- Aşırı akım, aşırı gerilim, aşırı yük, aşırı sıcaklık ve kısa devre koruması
- 1 Zeki soğutma fanları sıcaklık otomatik olarak açıldı
- Her çıkışta 25A'ya kadar 2 çift 4.0mm altın konektör
Spesifikasyon
| Girdi Parametresi |
Değer |
| Adlık Voltaj |
AC110 / 220V |
| İzin verilen voltaj |
AC90 ~ 265V |
| Belirli Sıklık |
50/60Hz |
| İzin verilen sıklık |
47~63Hz |
| Maksimum RMS Akımı |
8A @90V, 3.3A @220V |
| Verimlilik |
% 60 yük ve 220Vac girişinde % 91 |
| Aktif PFC |
PF>0,99 90VAC ve yükün %100'ünde; PF>0,97 220VAC ve yükün %100'ünde |
| Çıktı Parametresi |
Değer |
| Çifte Voltaj Aralığı |
5 ~ 26V programlanmış ve USB portu çıkışı 5.0V 500mA |
| Voltaj Doğruluğu |
±1% |
| Mevcut Doğruluk |
±1% |
| Dalgalanma Voltajı |
200mV |
| Mevcut Aralık |
En fazla 25A. |
| Güç |
En fazla 600W. |
Uygulama
- Ev başvurusu
- 12-24V DC şarj cihazı, RC modeli için denge şarj cihazı
- Uçaklar, UAV pil şarj cihazı.
Operasyon
- SMPS'yi 110/220V AC prizine bağlayın.
- Güç anahtarını aç.
- Yukarı veya Aşağı düğmesine basarak çıkış voltajını ayarlayın.
- SET tuşuna 3 saniye basın, maksimum çıkış akımını ayarlamak için Max. akım ayarını seçin, yukarı ve aşağı tuşa basın.
- START düğmesine 3 saniye basın, SMPS çalışacaktır, LCD voltaj ve akım gösterecektir.
- Uygun cihazı SMPS'ye bağlayın, cihaz giriş voltajı 5V ile 24V arasında olmalıdır.
- Çalışırken gerilimi tekrar yukarı veya aşağı düğmesine basarak kolayca ayarlayın.
İşlem Arayüzü
| Program ayarları |
START düğmesine bastıktan sonra çalıştır |
 |
|
Hata Mesajı
| Hata bilgileri |
Açıklama |
Görüntüle |
| Aşırı gerilim |
Çıktı voltajı 2 saniye için ayar değerinin 2V üzerinde, S600PLUS otomatik olarak kapatılır ve manuel olarak açılır |
Güç kapalı sayfada, OVER voltaj görüntülenir |
| Aşırı akım |
Çıkış akımı 2A üzerinde 2 saniye için ayarlama, S600PLUS otomatik olarak kapatmak ve manuel olarak açmak |
Güç kapalı sayfada, OVER CURRENT görüntülenir. |
| Aşırı sıcaklık |
Sıcaklık havuzu sıcaklığı 2 saniye boyunca 100°C üzerinde, S600PLUS otomatik olarak kapalı ve otomatik olarak açılır |
Güç sayfasında, OVER TEMPERATURE görüntülenir. |
| Kısa devre |
Çıktı voltajı 2 saniye boyunca 4V'nin altında ve 3 kez tekrar tekrar, S600plus otomatik olarak kapatılır ve manuel olarak açılır. |
Güç kapalı sayfada, SHORT CIRCUIT görüntülenir |
Aktif PFC
Paket
- S600 temel birimi: 1 adet
- Güç kablosu: 1 adet
- Kılavuz: 1 adet
| Model |
Çıkış Voltajı |
Çıktı akımı |
Maksimum Güç |
Görüntüle |
| S400 V3.0 |
10V-30V |
13.5A en fazla. |
400W |
Dijital LED |
| S600PLUS V2.0 |
5-26V |
1-25A ayarlanabilir |
600W |
Renkli LCD |
| S1200 V3.0 |
12V-24V |
En fazla 50A. |
1200W |
Dijital LED |
| S1500 V3.0 |
10V-30V |
1-60A ayarlanabilir |
1500W |
Renkli LCD
|
Sık Sorulan Sorular
SMPS için örnek sipariş alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz. Karışık örnekler kabul edilebilir.
Peki ya teslimat süresi?
A: Örnek hazırlanması için 3-5 gün, seri üretim için 5-10 iş günü.
OEM siparişi için herhangi bir MOQ sınırınız var mı?
A: Düşük MOQ, örnek kontrol için 1pc mevcuttur.
Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer?
A: DHL, UPS, FedEx veya TNT ile gönderilir. Gelmesi 3-5 gün sürer. Hava yolu ve deniz sevkiyatı da isteğe bağlıdır.
SMPS için bir emri nasıl yürütürsünüz?
A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.
İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.
Üçüncüsü, numuneleri onaylayıp resmi sipariş için para yatırıyorsunuz.
Dördüncüsü, üretimi düzenliyoruz.
SMPS ürünü üzerinde logomu basmamın bir sakıncası var mı?
A: Evet, lütfen üretimden önce resmi olarak bize bildirin.
S7: Ürünler için garanti veriyor musunuz?
A: Evet, ürünlerimize 2 yıllık garanti sunuyoruz.
8. Hata ile nasıl başa çıkılır?
A: Öncelikle, ürünlerimiz sıkı kalite kontrol sisteminde üretilir ve kusurlu oran% 0.2'den az olacaktır.
İkincisi, garanti süresi boyunca, küçük miktarda yeni siparişle yeni lambalar göndereceğiz.Onları tamir edip size geri göndereceğiz ya da gerçek duruma göre tekrar aramak da dahil olmak üzere çözümü tartışabiliriz..
S9. LCD'deki voltaj ve akım okuması neden doğru değildir?
A: voltaj ve akım gemiden önce kalibre edilir, aksi takdirde SMPS çalışmaz, bu yüzden lütfen çıkış kablosu bağlantısını kontrol edin, SMPS ile cihazınız arasındaki mesafe bir sorun olduğunda,Lütfen AC kablosunu uzatın DC kablosunu uzatmayın (çıkış kablosu). 1 metrelik (14AWG) çıkış kablosunun uzunluğu, 1 metreden fazla, 25A'daki voltaj ve akım doğruluğunu etkileyecektir.
